VEVOR SBR20-C 2200 mm linearinės kreipiančiosios – didelio tikslumo ir sklandaus judėjimo sprendimas CNC, 3D spausdintuvams ir staklėms

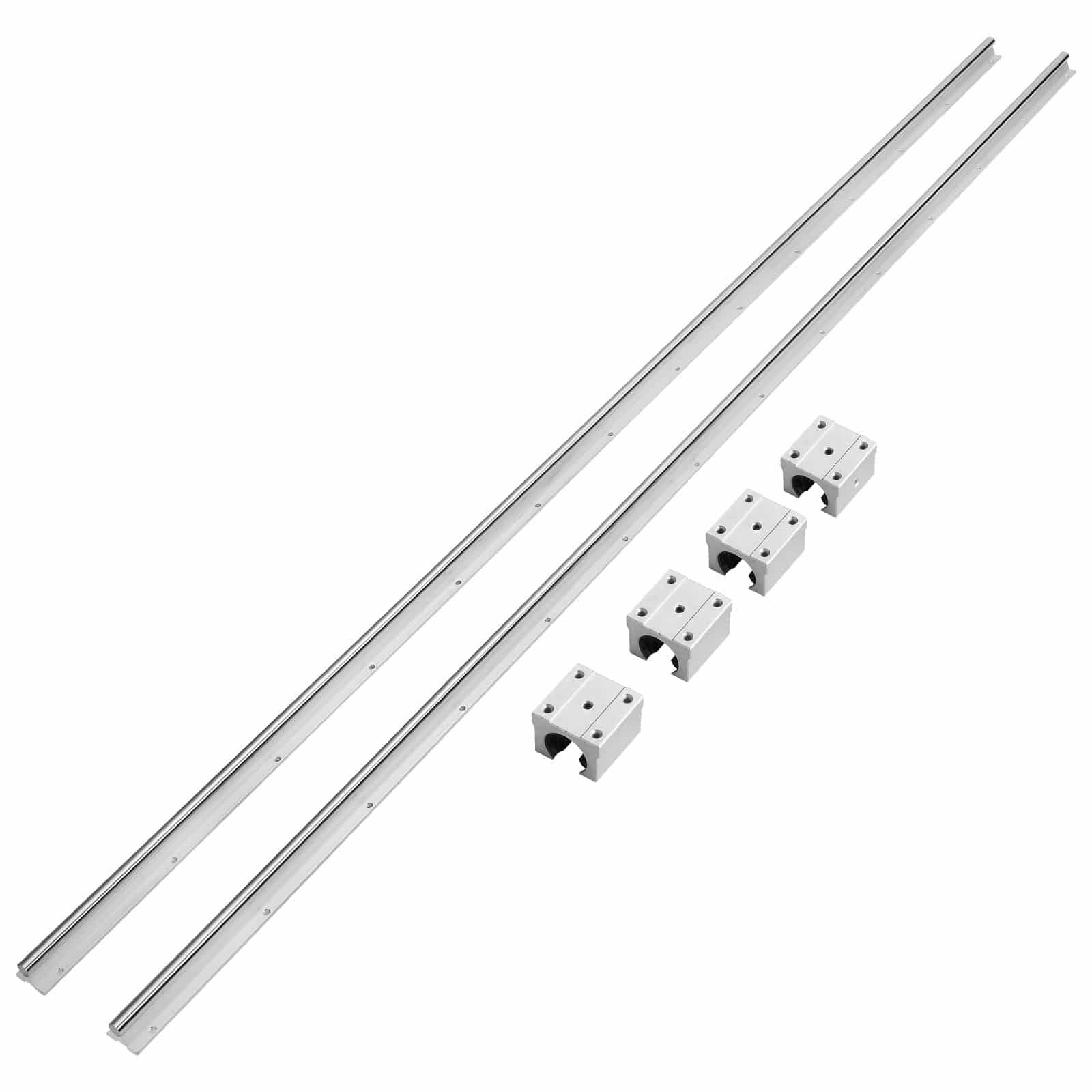

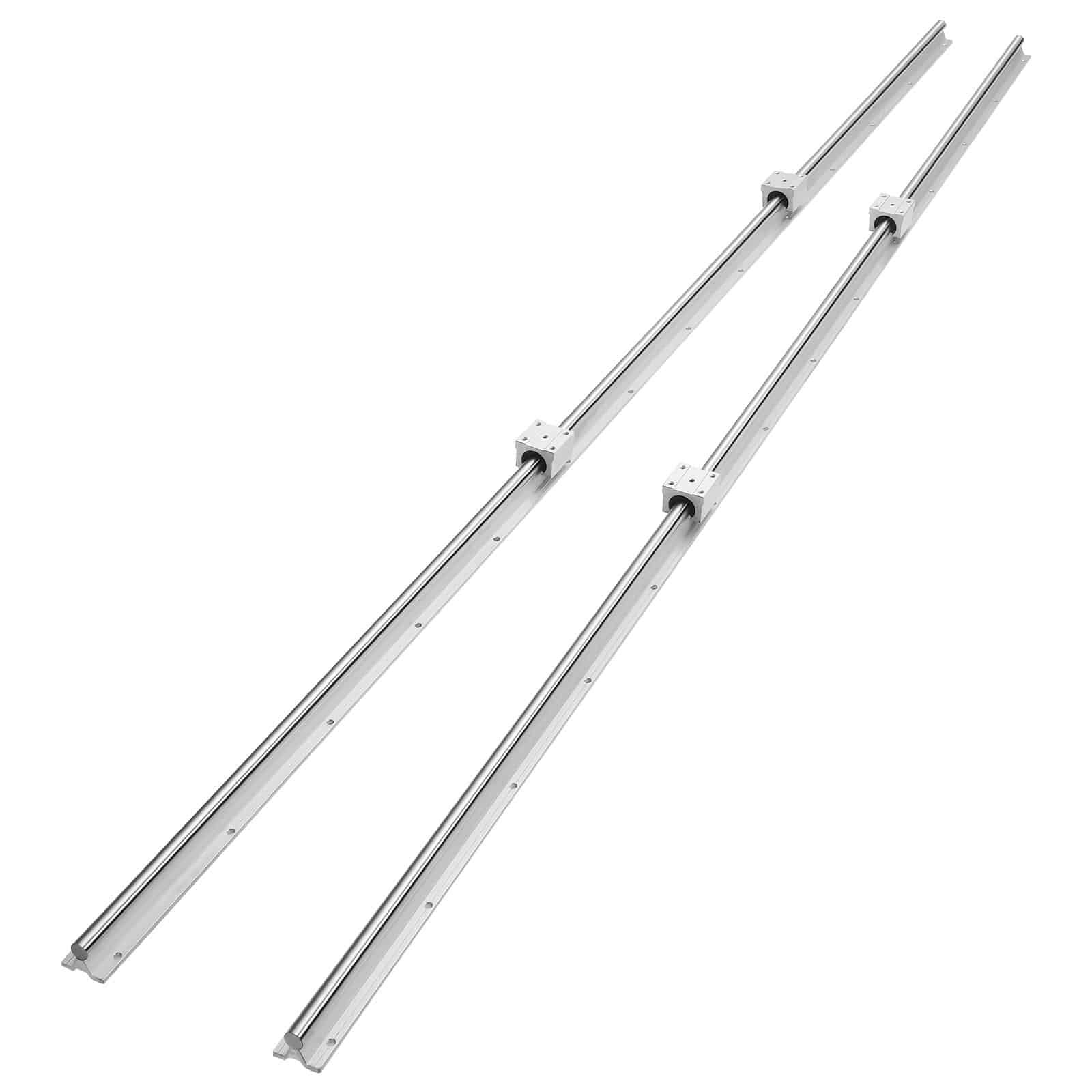

VEVOR SBR20-C 2200L linearinės kreipiančiosios – tai profesionalus judesio valdymo komponentų rinkinys, skirtas aukštos apkrovos pritaikymui ir projektams, kur reikalingas didžiausias tikslumas ir stabilumas. Komplektą sudaro 2 vnt. 2200 mm ilgio SBR20 kreipiančiųjų ir 4 SBR20UU aliuminio slankikliai su guoliais, kurie užtikrina tylų, sklandų ir nesikertantį judėjimą.
Didžiausia dinaminė apkrova vienam slankikliui – 882 N, o statinė – net 1370 N, todėl šis rinkinys tinkamas naudoti net intensyviausiose CNC staklių ar automatikos sistemose. 20 mm veleno skersmuo suteikia pakankamą tvirtumą ir ilgaamžiškumą, o išmatavimai leidžia paprastą integraciją į esamus sprendimus.
Kreipiančiųjų ir slankiklių gamyboje naudojamas aukštanglinis plienas ir aliuminis, kurie dengti chromu, kad būtų užtikrintas maksimalus atsparumas korozijai ir ilgas tarnavimo laikas net esant ekstremalioms sąlygoms.
Dėl savo tikslių geometrinių parametrų, sistema užtikrina judėjimo pakartojamumą ir mažą vibraciją, o 1,4 kg vienos kreipiančiosios svoris (viso: 14,9 kg) rodo sistemos stabilumą.
VEVOR SBR20-C tinka naudoti su:
-
CNC frezavimo ar tekinimo staklėmis,
-
3D spausdintuvais,
-
lazeriniais graviratoriais,
-
automatinėmis slydimo platformomis ir kt.
Lengva montuoti, preciziška ir atspari – ši linearinė sistema padės užtikrinti jūsų projektų kokybę bei ilgaamžiškumą.
Specifikacija
-
Modelio numeris: SBR20-C 2200L
-
Slankiklio modelis: SBR20UU
-
Kreipiančiosios bėgio ilgis: 2200 mm
-
Skersmuo: Φ 20 mm
-
Dinaminė apkrova (vienam blokui): 882 N
-
Statinė apkrova (vienam blokui): 1370 N
-
Medžiaga: Anglinis plienas ir aliuminis
-
Tvirtinimo angų atstumas A: 35 mm
-
Tvirtinimo angų atstumas B: 35 mm
-
Slankiklio matmenys (I x P x A): 50 x 48 x 39 mm
-
Gaminio matmenys (I x P x A): 2200 x 96 x 50 mm
-
Pakuotės matmenys (I x P x A): 2275 x 145 x 80 mm
-
Grynasis svoris: 14,9 kg
