Aprašymas

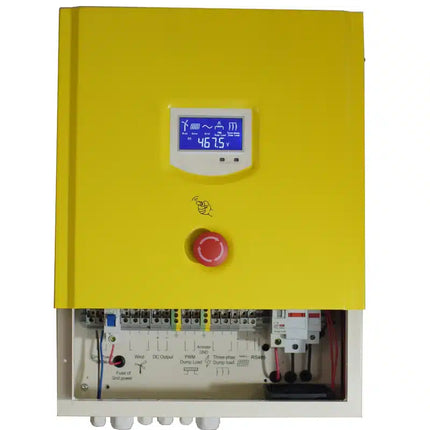

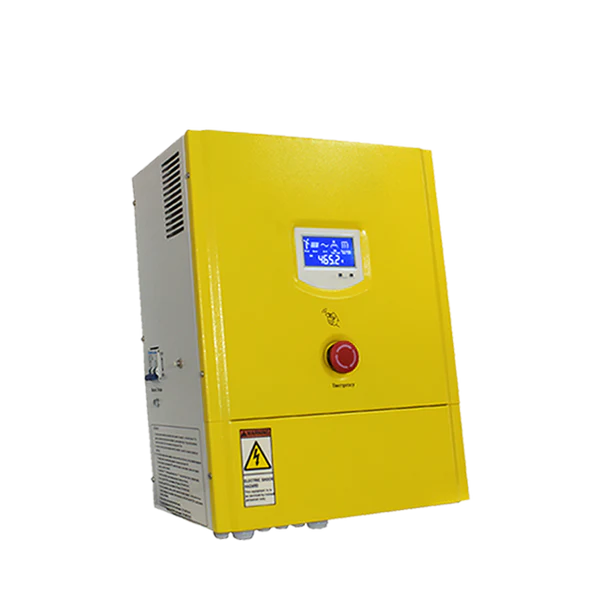

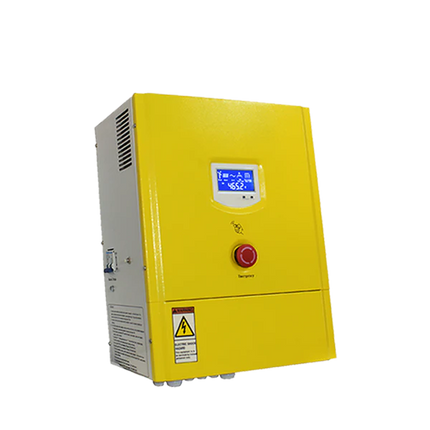

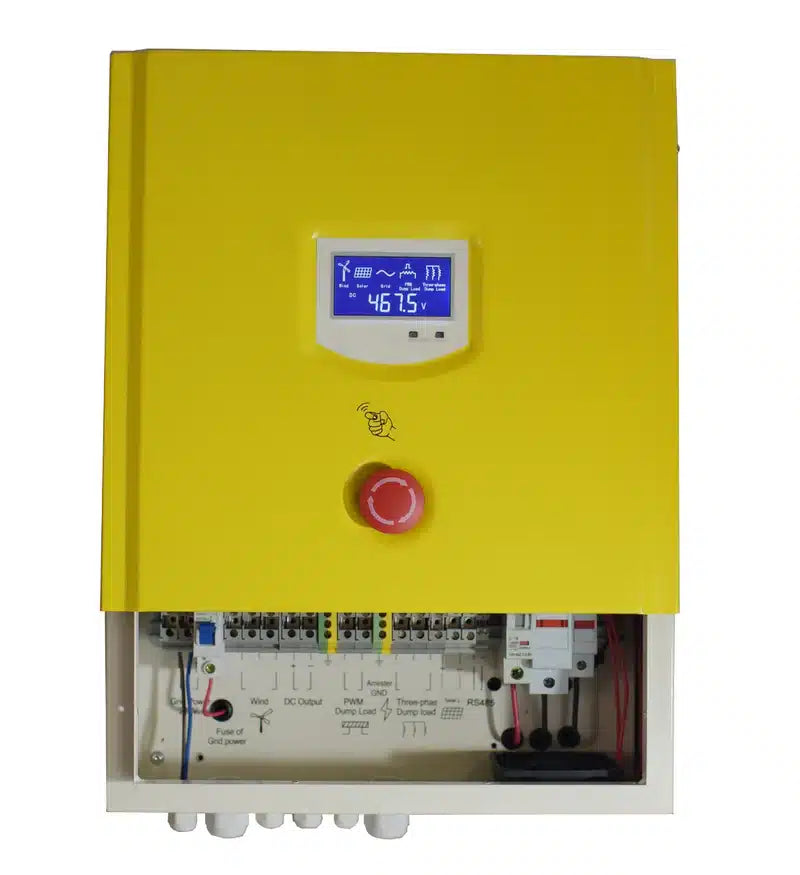

FKJ-GT5KW On-Grid vėjo jėgainės valdiklis – patikimas energijos valdymas iki 10 kW
FKJ-GT5KW – tai išmanus on-grid valdiklis, skirtas vėjo jėgainėms, kurių vardinė galia siekia 5 kW, o maksimali – iki 10 kW. Šis valdiklis idealiai tinka tiek namų ūkiams, tiek komercinėms sistemoms, siekiančioms efektyviai valdyti ir perduoti vėjo energiją į viešą elektros tinklą.
Su AC 220 V įtampa suderinamas valdiklis užtikrina sklandų energijos tiekimą bei siūlo papildomą galimybę prijungti iki 1,5 kW saulės modulių, taip leidžiant naudoti hibridinę energijos sistemą.
Šis įrenginys yra valdiklis / reguliatorius, kuris apdoroja įeinančią srovę ir paruošia ją inverteriui.
Pagrindiniai privalumai
-
Galingas ir efektyvus
Optimizuotas vėjo energijos konvertavimas į tinklo suderinamą kintamąją srovę.
-
Integruota apkrovos kontrolė
Apsaugo sistemą, automatiškai prisitaikydamas prie vėjo pokyčių.
-
Paprastas integravimas
Tinka esamoms elektros sistemoms, greitas montavimas be sudėtingos konfigūracijos.
-
Plati apsaugų sistema
Apsauga nuo viršįtampių, perkaitimo, žaibo poveikio bei tinklo atjungimo funkcija.
-
Lankstumas ir išplėtimas
Veikia su įvairaus tipo vėjo turbinomis (5–10 kW), palaiko WiFi, RS485, USB, GPRS ir kitus ryšius.
-
Tvirtas dizainas
Skirtas darbui lauke ir viduje, apsaugos klasė – IP20/IP65, su priverstiniu aušinimu.
Techninė specifikacija
| Parametras |
Reikšmė |
| Tipas |
FKJ-GT5KW
|
|
Nominali vėjo jėgainės galia
|
5 kW
|
|
Maksimali vėjo jėgainės galia
|
10 kW
|
|
Vėjo jėgainės įtampa
|
AC 220 V
|
|
Saulės modulių galia (pasirinktinai)
|
1,5 kW
|
|
Lygintuvas / valdiklis / DC išėjimas
|
Įeina |
|
Automatinės apsaugos
|
Viršįtampio, tinklo atjungimo, žaibosauga
|
|
Rankinės funkcijos
|
Stabdis, atstatymas, avarinis jungiklis
|
| Ekranas |
LCD (rodo visą srautų informaciją)
|
|
PWM pastovi įtampa
|
≥ 320 V DC
|
|
3 fazių apkrovos įtampa
|
350 ± 5 V DC
|
|
Apkrovos veikimo trukmė
|
60–70 min.
|
|
Saulės modulių saugiklis
|
5 A
|
|
PWM dump load saugiklis
|
25 A
|
|
DC išėjimo apsauga
|
32 A
|
|
Darbinė temperatūra
|
-30 ~ +60 °C
|
|
Santykinė drėgmė
|
<90 % (be kondensato)
|
|
Apsaugos klasė
|
IP20 (viduje), IP65 (lauke)
|
| Aušinimas |
Priverstinis oro aušinimas
|
| Ryšiai |
RS485 / USB / GPRS / WiFi / Ethernet
|
|
Temperatūros kompensacija
|
-4 mV/°C/2V, -35°C ~ +80°C, ±1°C
|
|
Valdiklio matmenys
|
510 × 360 × 240 mm
|
|
Valdiklio svoris
|
18 kg
|
|
Dump load matmenys
|
600 × 450 × 380 mm
|
|
Dump load svoris
|
28 kg
|
