Aprašymas
„IstaBreeze®“ vėjo jėgainių įkrovos valdiklis yra pažangus vėjo turbinų akumuliatorių valdiklis. Aukštųjų technologijų prietaisas taip pat gali būti naudojamas kaip stebėjimo sistema. Jis naudojamas saugiai ir efektyviai įkrauti ir valdyti vėjo generatorių ir akumuliatorių.
Dėl tvirtos išvaizdos, paprasto valdymo ir integruotų apsaugos funkcijų šis prietaisas pasižymi dideliu efektyvumu ir mažais apkrovos nuostoliais. Ši įkrovimo valdiklio versija gerokai prailgina visos sistemos, ypač akumuliatorių, tarnavimo laiką ir stabilumą. Be to, valdymo spintelėje esanti valdymo elektronika stebi sistemos įtampą ir apsaugo nuo maksimalaus viršįtampio.
Toliau pateikiamos specialiosios savybės ir informacija apie gaminį: Naudojami išoriniai ir aukštos kokybės puslaidininkiniai komponentai (triakai ir „Hyper Mosfet“). Ilgesnis valdiklio tarnavimo laikas.
-
Įkrovimo jungtys:
- Saulės įkroviklį ir vėjo įkroviklį galima jungti lygiagrečiai į tą pačią akumuliatorių grupę.
- Aukštos klasės prietaisas taip pat gali būti naudojamas kaip stebėjimo sistema.
-
Prietaiso funkcijos:
- Saugiai ir efektyviai įkrauna bei kontroliuoja akumuliatorius su vėjo generatoriumi.
- Paprastas valdymas, integruotos apsaugos funkcijos, didelis efektyvumas ir mažos tuščiosios eigos nuostoliai.
- Gerokai prailgina visos sistemos, ypač akumuliatorių, tarnavimo laiką ir stabilumą.
- Valdymo elektronika stebi sistemos įtampą ir stabdo vėjo turbiną, kai pasiekiama maksimali įtampa.
Specialiosios funkcijos:
- Naudojami išoriniai aukštos kokybės (triakai) puslaidininkiniai komponentai, kas padidina valdiklio ilgaamžiškumą.
- Mikroprocesoriumi valdomas įkrovimas su integruotu įtampos ir srovės ribojimu.
- Elektromagnetinis stabdžių valdymas.
- Integruotas 3 fazių trumpojo jungimo jungiklis (stabdžių jungiklis).
- Apsauga nuo žaibo smūgių, perkrovos, gilaus išsikrovimo ir trumpojo jungimo.
- Integruotas ekranas.
- Automatinis švelnus generatoriaus stabdymas, kai akumuliatorius visiškai išsikrauna.
- Moderni stabdymo sistema su išorinės apkrovos pasipriešinimu (Dump Load), kad būtų išvengta tiesioginio turbinos blokavimo.
Šio valdiklio nustatymų naudotojas negali keisti. Jis turi gamyklinius nustatymus.
Pasiruošimo laikas gali būti papildomas apie 1 savaitę.
Išmetimo krūvis turi būti horizontalioje padėtyje, kitu atveju jis neveikia efektyviai.

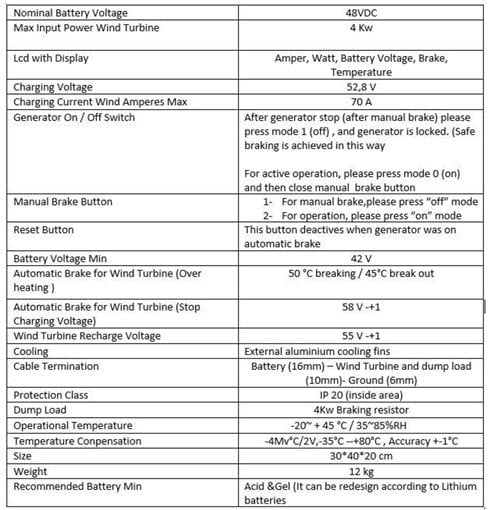

| Specifikacija |
Vertė |
| Nominalioji baterijos įtampa |
48VDC |
| Maksimalus įėjimo galingumas (vėjo turbina) |
4 kW |
| LCD ekranas su rodmenimis |
Taip |
| Įkrovimo įtampa |
52,8V |
| Įkrovimo srovė (maksimali vėjo amperai) |
70A |
| Generatoriaus įjungimo/išjungimo jungiklis |
Taip |
| Rankinio stabdymo mygtukas |
Taip |
| Atstatymo mygtukas |
Taip |
| Baterijos įtampa min (automatinis stabdymas dėl vėjo turbinos) |
42V |
| Automatinis stabdymas dėl vėjo turbinos (per karščio) |
50°C stabdymas / 45°C išsiskyrimas |
| Automatinis stabdymas dėl vėjo turbinos (Įkrovimo įtampa sustabdyta) |
58V ± 1V |
| Vėjo turbinos įkrovimo įtampa |
55V ± 1V |
| Aušinimas |
Išoriniai aliuminio aušinimo pelekai |
| Laido prijungimas |
Baterija: 16mm
Vėjo turbina ir perteklius: 10mm
Žemė: 6mm |
| Apsaugos klasė |
IP20 (naudoti tik patalpose) |
| Perteklinio krūvio apkrova |
4 kW |
| Veikimo temperatūra |
-20°C ~ +45°C / 35% ~ 85% RH |
| Temperatūros kompensacija |
-4mV/°C/2V, -35°C ~ +80°C, tikslumas: ±1°C |
| Išmatavimai |
30 x 40 x 20 cm |
| Svoris |
12 kg |
| Rekomenduojama baterija |
Rūgštinė & Gel (gali būti pritaikyta ličio baterijoms) |
