Aprašymas
Šis grid tie tinklo inverteris skirtas vėjo turbinoms, kurios tiekia 3 fazių kintamąją įtampą. Jis gali išlaikyti vėjo turbinos sukimosi greitį ir išlaikyti vėjo turbinos įtampą reikalingame diapazone. Jis taip pat turi aukštos įtampos apsaugos funkciją, kai vėjas yra per didelis, o išėjimo apkrovos valdymo sistema negali išlaikyti vėjo turbinos išėjimo įtampos, valdiklis pats atsijungs nuo vėjo turbinos ir bus apsaugotas.
Vėjo grid tie inverteris su ribotuvo jutikliu, kuris gali neleisti energijos pertekliui patekti į viešąjį tinklą. Pasirinkite vidinio ribotuvo režimą, keitiklis veiks ribotuvo režimu, keitiklio išėjimo galia bus nustatoma pagal apkrovos galią.

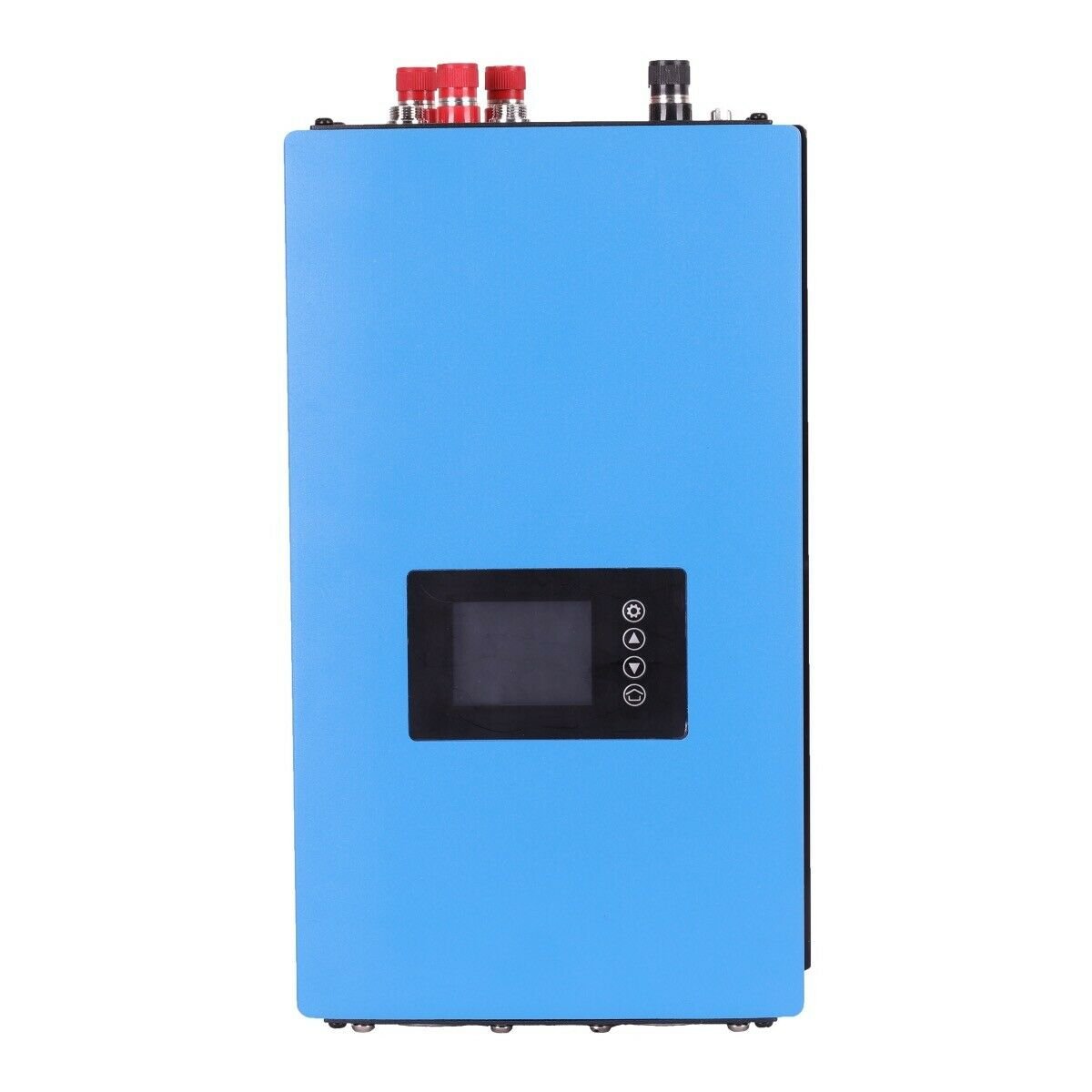

Apšviestas skystųjų kristalų ekranas suteikia jums aiškų vaizdą apie keitiklio veikimo būseną. Visi reguliuojami parametrai. Klaidų būsena bus rodoma raudonomis raidėmis tinklelio keitiklio LCD ekrane.
Lengvas montavimas, Apsauga nuo perkrovos, apsauga nuo trumpojo jungimo / apsauga nuo atvirkštinio poliškumo.

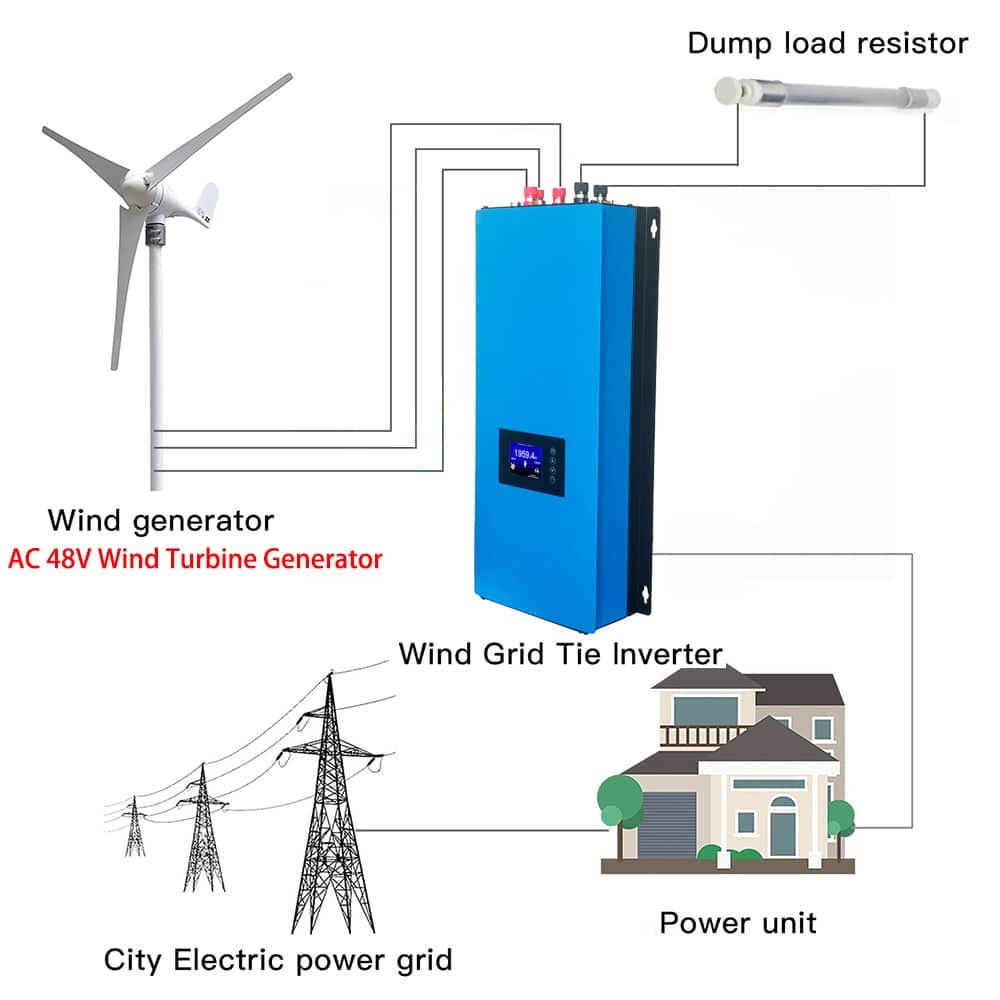

Inverteris gali būti prijungtas prie bet kurio namo tinklo lizdo ar prietaiso. Inverteris stebi namų tinklo tūrį, dažnį ir fazę, gamindamas gryną sinusinės bangos kintamosios srovės galią, kurios dažnis ir fazė yra tokie patys kaip ir tinkluose. Grid tie inverteris tiekia energiją, kai įjungtas namų tinklas. Kai kintamosios srovės vėjo turbina sukasi, o jos išėjimo įtampa yra keitiklio vardinės įvesties įtampos diapazone, vėjo turbina gamins energiją ir tinklo prijungimo keitiklis pakeis vėjo turbinos galią į namų tinklą.
PASTABA: Draudžiama bet kokia nuolatinės srovės įvestis.
Inverterio privalumai:
1. Tiesiogiai jungiasi prie trijų fazių vėjo turbinos (48 V kintamosios srovės vėjo turbinos generatoriaus)
2. Plug and play, lengva įdiegti.
3.Gali būti lygiagretus kintamosios srovės pusėje
4.įmontuotas apkrovos valdiklis
5. Nereikalingi akumuliatoriai
Techniniai duomenys:
Modelis: SUN-2000G2-WAL-H
Maks. Galia: 2000W
Įėjimo įtampos diapazonas: 45-90V
Kintamosios srovės išėjimo įtampos diapazonas: 90-260 VAC
Išėjimo dažnis: 46Hz ~ 65Hz
Energijos suvartojimas budėjimo režimu: <0,5 W
Didžiausias keitiklio efektyvumas: 92 %
Galios koeficientas: 0,99
Išvesties bangos forma: gryna sinusinė banga
MPPT efektyvumas: 99 %
Apsauga virš srovės: Taip
Apsauga nuo perkaitimo: Taip
Apsauga nuo atvirkštinio poliškumo: Taip
Sertifikatas: CE, VDE
Svoris (Kg): 7,48KG
Matmenys (P x A x G):434*196*88mm
Inverterio ekrane gali būti rodoma daug informacijos, pagrindinė ekrano sąsaja ir piktogramų paaiškinimai rodomi aukščiau.
Nustatymų meniu: pagrindinio ekrano sąsajoje pasirinkite nustatymo meniu piktogramą, spustelėkite patvirtinimo mygtuką, kad patektumėte į toliau pateiktą sąsają. Šioje sąsajoje galite nustatyti, kad LCD foninis apšvietimas visada būtų įjungtas arba automatiškai išjungtas foninis apšvietimas, kai 3 minutės nesiima jokių veiksmų.
Inverteris taip pat integruotas su vidiniu ribotuvu ir išoriniu ribotuvu, kuris gali užkirsti kelią energijos pertekliui patekti į viešąjį tinklą. Pasirinkite vidinio ribotuvo režimą, keitiklis veiks ribotuvo režimu, keitiklio išėjimo galia bus nustatoma pagal apkrovos galią.
Pastabos: Išsaugokite nustatymą iš naujo sukonfigūravę darbo režimą arba foninio apšvietimo nustatymą.

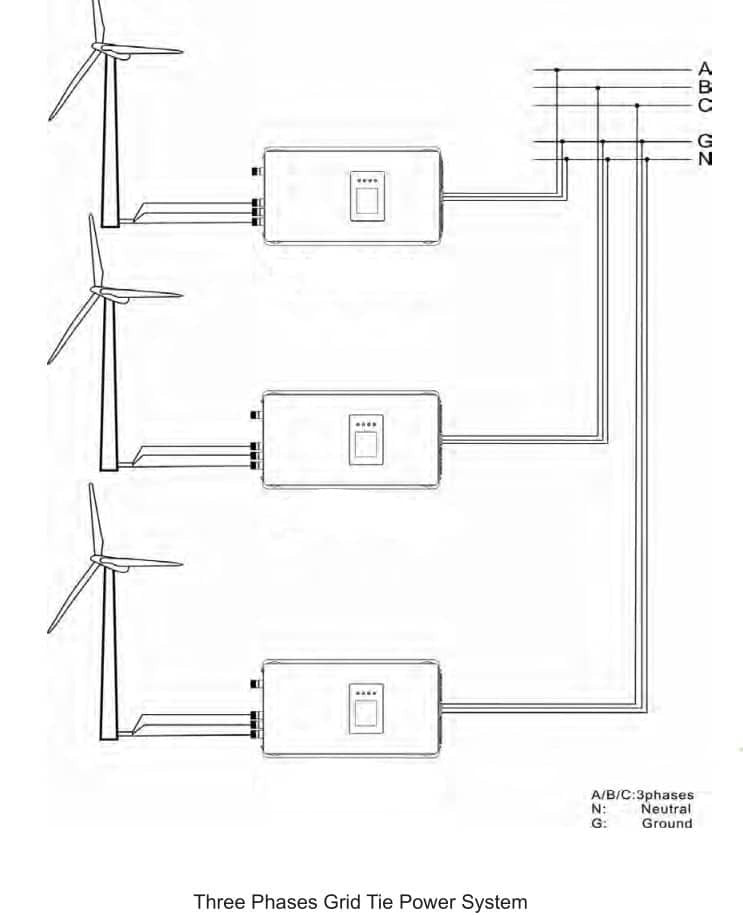

Trijų fazių tinklelio maitinimo sistema:
Pavyzdžiui, įrengiant 6KW elektros tinklo prijungimo sistemą prie trifazio tinklo. Atskiriame 6Kw galios sistemą trims maitinimo sistemos blokams, kiekvienas blokas turi 2KW galią. Prijungus kiekvieną sistemos bloką prie skirtingos fazės, galima subalansuoti visą tinklo maitinimą prie trijų komunalinio tinklo fazių. Tokiu būdu galite įdiegti grid tie inverterius į trijų fazių tinklą.
